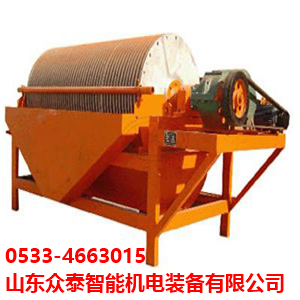

- 磁选机 产品型号：磁选机
- 产品介绍
- 适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选设备，也用于煤、非金属矿、建材等物料的除铁作业。磁选机的磁系，采用优质铁氧体材料或与稀土磁钢复合而成，筒表平均磁感应强度为100～600mT。根据用户需要，可提供顺流、半逆流、逆流型等多种不同表强的磁选。
进料粒度：0-3mm 处理能力：10-280t/h
适用物料：磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、赤铁矿、褐铁矿、菱铁矿、黑钨矿、钽铌矿、赤泥、石英、萤石、长石等。
应用范围：铁矿石选矿厂。
磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选设备，也用于煤、非金属矿、建材等物料的除铁作业。磁选机的磁系，采用优质铁氧体材料或与稀土磁钢复合而成，筒表平均磁感应强度为100～600mT。根据用户需要，可提供顺流、半逆流、逆流型等多种不同表强的磁选。本设备具有结构简单、处理量大、操作方便、易于维护等优点。
工作原理
矿浆经给矿箱流入槽体后，在给矿喷水管的水流作用下，矿粒呈松散状态进入槽体的给矿区。在磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受磁力作用，向磁极运动，而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来，最终被吸在圆筒表面的“磁团”或“磁链”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处，在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中，如果是全磁磁辊，卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外，即是尾矿。
性能特点
永磁磁力滚筒（也称磁滑轮），主要适用于以下用途：
1、贫铁矿经粗碎或中碎后的粗选，排除围岩等废石，提高品位，减轻下一道工序的负荷。
2、用于赤铁矿还原闭路焙烧作业中将未充分还原的生矿选别，返回再烧。
3、用于陶瓷行业中将瓷泥中混杂的铁除去，提高陶瓷产品的质量。
4、燃煤矿、铸造型砂、耐火材料以及其它行的需用要的除铁作业。
型号
筒径（mm）
筒长（mm）
圆筒转速（r/min）
给料粒度（mm）
处理量（t/h）
功率（kw）
CTB6012
600
1200
<35
2-0
10-20
1.5
CTB6018
600
1800
<35
2-0
15-30
2.2
CTB7518
750
1800
<35
2-0
20-45
2.2
CTB9018
900
1800
<35
3-0
40-60
3
CTB9021
900
2100
<35
3-0
45-60
3
CTB9024
900
2400
<28
3-0
45-70
4
CTB1018
1050
1800
<20
3-0
50-75
5.5
CTB1021
1050
2100
<20
3-0
50-100
5.5
CTB1024
1050
2400
<20
3-0
60-120
5.5
CTB1218
1200
1800
<18
3-0
80-140
5.5
CTB1224
1200
2400
<18
3-0
85-180
7.5
CTB1230
1200
3000
<18
3-0
100-180
7.5
CTB1530
1500
3000
<14
3-0
170-280
11
永磁磁力滚筒技术参数
型号
筒体尺寸(D×L)(mm)
配用皮带宽度(mm)
筒表磁场强度
入选粒度(mm)
处理能力(t/h)
XCT465
400×650
500
定做范围1600-4500高斯
＜70
5
XCT565
500×650
500
＜70
10
XCT665
600×650
500
＜70
15
XCT68
600×800
650
＜80
20
XCT758
750×800
650
定做范围1600-5500高斯
＜80
25
XCT7595
750×950
800
＜80
30
XCT995
900×950
800
＜80
150-210
XCT10115
1000×1150
1000
＜80
350-430
